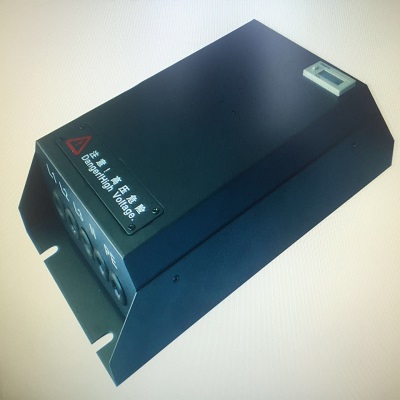

FT-15-4A交流电源防雷箱

      电源防雷箱广泛应用于通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护。主要安装在室内低压配电柜（箱）处，当电源线路产生操作过电压或雷击过电压时，防雷箱能立即在纳秒级的时间内迅速导通将过电压的幅值限制在设备的耐受范围内，同时将过电压的能量泄放入大地。

产品特点

模块式设计，方便进行测试或更换；

面板安装有工作、故障指示灯，工作状态一目了然，

正常工作绿灯，故障时，老化黄灯、失效红灯；

通流容量大、残压低，响应时间快；

雷电计数器，显示过电压动作次数；

可选配带声光报警，提供远程开关信号；

安装方便，维护简单。

  技术参数

下表格中参数为T1级15kA的为例，其他等级的参数对应改变。

安装、维护

安装时必须断开电源，严禁带电操作。

打开防雷箱，将电源系统的“L、N、PE”线分别对应接入保护器的“L、N、PE”端子必须拧紧,接入导线的截面积必须符合参数要求。接地线连接在附近的接地汇流排或PE线上，所有被保护设备、防雷箱及其它防雷设备必须做等电位连接，连接线应短而直，0.5米内为良好距离。

防雷箱性能稳定，无需特别维护，只需查看故障指示灯，当发现指示灯黄色或红色时，检查箱内保护器的模块、其它配件、连接线是否接触良好，否则须更换保护器或其它物件。

 原理图

外形尺寸图：350x205x80mm
